| 是否进口：否 | 加工定制：否 | 品牌：胜利 |

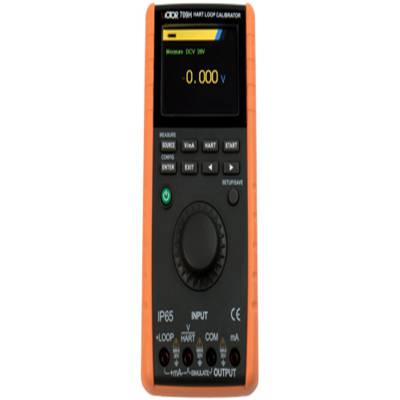

| 型号： VICTOR 709H |
高精度回路校验仪内置一个HART调制解调器，用于实现以下HART功能：
* 读取信息
* 读取标签、描述符及校准日期
* 读取传感器PV信息
* 读取长标签
* 写入PV量程（上限和下限）
* 进入/退出固定电流模式
* 调整零点漂移
* 微调DAC零点（mA输出：4mA）
* 微调DAC增益（mA输出：20mA）
* VICTOR 709H 还能存储20个HART装置的配置文件，可通过通讯软件，将文件上传到PC机。
一、 产品基本功能及性能（技术指标）
输入测量功能 [ 用于校准后一年内、23℃±5℃、20～70%RH、准确度=±（%读数+%量程）]
| 功能 | 量程 | 测量范围 | 分辨力 | 准确度 | 备 注 |
| 直流电压 DCV | 28V | -2.000～28.000V | 1mV | 0.01+0.01 | 输入电阻：约1MΩ |
| 直流电流 DCI | 30mA | -4.000～33.000mA | 1μA | 0.01+0.01 | 分流电阻：约5Ω 输入电阻：约20Ω |
| 回路供电 LOOP | 24 V | 10% | 短路保护 电流：63 mA 输入电压：30 V 直流 驱动能力：无HART电阻时为1KΩ 有HART电阻时为750Ω |
其它特性：
* 显示刷新速率：2.5次/秒 。
* 输入端施加电压：30Vpk ；输入端施加电流：63mA。
电流输入保护：63mA/250V Fast FUSE
* 输入共模抑制：50Hz /60 Hz > 120分贝
输入串模抑制：50Hz /60 Hz > 60分贝
* 温度系数：0.1 × 基本精度 / ℃ （温度范围<18℃ 或 >28℃）
* 内置有可选的250 ? HART回路电阻，而无需单独携带负载电阻。
模拟输出功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度= ±（%设定值+量程%）]
| 功能 | 量程 | 输出范围 | 分辨力 | 准确度 | 备 注 |
| 直流电流 DCI | 20mA | 0.000～22.000mA | 1μA | 0.01+0.015 | 在20 mA时，负载1KΩ电阻 模拟变送器时，外部回路供电5～28V |
| 模拟变送器 SIMULATE） |
其它特性：
* 输出端施加电压：约30Vpk
输出端施加电流：约63mA
输出端输出电流：约25mA
* 温度系数：0.1 × 基本精度 / ℃ （温度范围<18℃ 或 >28℃）
二、 产品一般特性
* 工作温度及湿度：0 to 50?C ≤80%RH 无凝露；40 to 50?C ≤70%RH。
* 储存温度及湿度：-25 to 60?C ≤90%RH无凝露。
* 电气安全：EN61010-1：2001
* 绝缘阻抗：测量端子与输出端子间DC500V /50MΩ或更大。
* 电磁兼容性（EMC）：EN61326-1：2006
* 防护等级：IP65
* 显示：3.2寸TFT彩屏显示
* 电源：
4×1.5V AAA碱性电池供电
电源适配器供电
* 尺寸及重量
206 × 98 × 70 mm
约600g
